[品牌電腦] IBM SYSTEM X3100 安裝PCI-e 顯示卡

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

樓主 大 中 小 發表於 2009-8-23 21:24 顯示全部帖子

IBM SYSTEM X3100 安裝PCI-e 顯示卡

只要將 PCI-e 8x 尾部砌開，就能使用PCI-e 顯示卡，砌開兩個PCI-e 8x 能夠使用 dual display card

建議使用ATI 的顯示卡用HDMI Out 可以節省一張sound card 和不佔用PCI ，PCI 可留來安裝 TV Card用途，

附件


2009-8-23 21:24

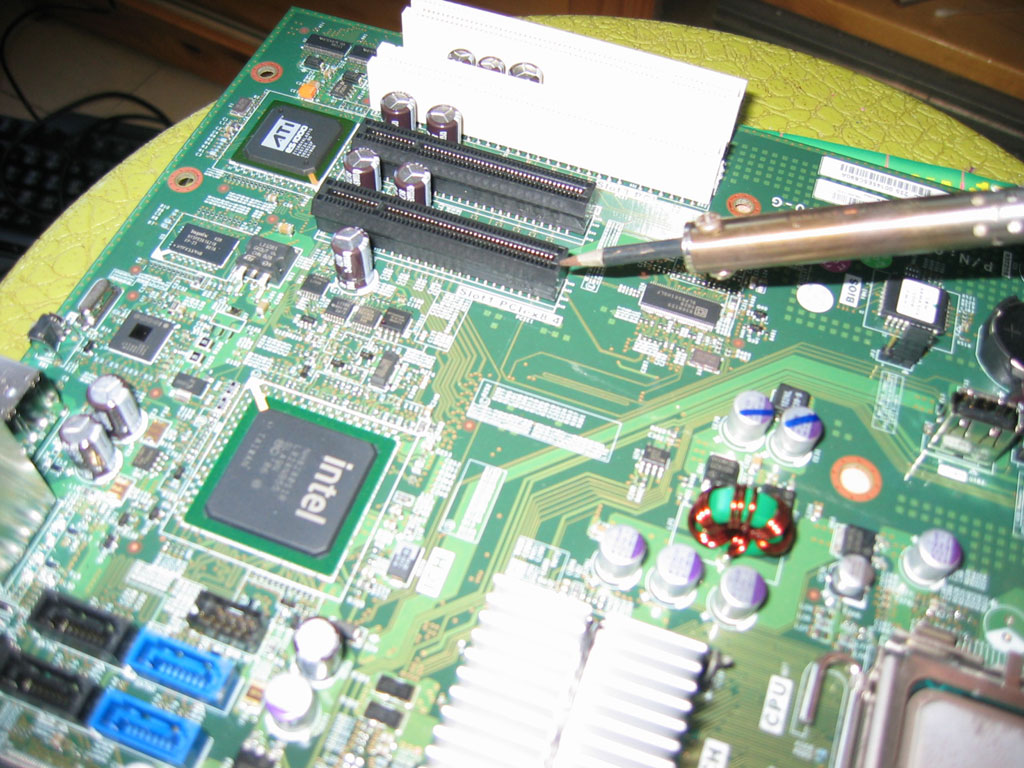

我會用焊雞用高溫砌開尾部，焊雞咀一定要用比較尖及細，小心觸及PCI-E 8X 的金腳 ...



2009-8-23 21:24

順利完成後，(記得要非常小心砌啊)



2009-8-23 21:24

砌開後就能插入 PCI-E 16X Display card



2009-8-23 21:24

最後決定用ATI 4350 ，因為 HDMI 已做到聲畫同步！



2009-8-23 21:24

HI-FI 級數的 HDMI 線材，更能突出 SERVER 變 PC 的樂趣 ^_^



2009-8-23 21:24

砌開兩組 PCI-E 8x 後能同時插上兩張 Display Card



2009-8-23 21:24

砌開兩組 PCI-E 8x 後能同時插上兩張 Display Card



2009-8-23 21:24

裝入 ATI Drivers 後能確認使用 ATI4350


正在討論的話題：
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

2# 大 中 小 發表於 2009-8-24 22:14 顯示全部帖子
砌開 8X 能提升整部機效能，有需要砌的，

除非真的只放一邊當 Server 機用途

不過砌炕過程相當危險，我由 Dell Sc430>SC440> IBM X3100 已經做這個手術5次，已工多藝熟了
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

3# 大 中 小 發表於 2009-10-6 17:55 顯示全部帖子
我都係只用一張ATI 4350出聲出畫面
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

4# 大 中 小 發表於 2010-4-23 03:48 顯示全部帖子

回復 6# whoami 的帖子

VGA DVI 可以出畫面嗎？
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

5# 大 中 小 發表於 2010-4-24 16:11 顯示全部帖子

回復 8# whoami 的帖子

HDMI 出聲要裝 Driver，你用咩Display Card？
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

6# 大 中 小 發表於 2010-5-1 10:50 顯示全部帖子

回復 11# whoami 的帖子

我唔明你問什麼？

ATI HDMI 要有聲要裝 ATI DISPLAY SOUND DRIVER
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

7# 大 中 小 發表於 2010-5-1 11:15 顯示全部帖子
我未用過Win7
香港SVBBS ROLEX QQ群：426216117

TOP

SV

管理員

Rank: 9Rank: 9Rank: 9

SVBBS-COO

論壇活躍勳章 論壇功臣勳章 論壇板主勳章 論壇支柱勳章 論壇元老勳章 論壇管理員勳章

8# 大 中 小 發表於 2010-5-1 20:23 顯示全部帖子
